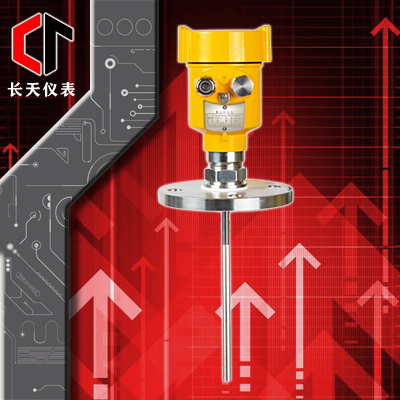

導波雷達液位計(桿式)




            導波雷達是基于時間行程原理的測量儀表,雷達波以光速運行;運行時間可以通過電子部件被轉換成物位信號。儀表測量參考點到物料表面的距離,探頭發出高頻脈沖并沿纜繩傳播,當脈沖電磁波遇到物料表面時反射回來被儀表內的接收器接收,并將時間信號轉化為物位信號。輸入反射的脈沖信號沿纜繩傳遞至儀表電子線路部分,微處理器對此信號進行處理,識別出微波脈沖在物料表面所產生的回波。正確的回波信號由智能軟件完成識別,距離物料表面的距離D與脈沖的時間行程T成正比:

           D=Cx T/2
           其中C為光速
           因空罐的距離E已知,則物位L為:L=E-D
           通過輸入空罐高度E (=零點),滿罐高度F(=滿量程)及一些應用參數來設定,應用參數將自動使儀表適應測量環境。使其對應于4-20mA輸出。




           ● 波束角小,能量集中,具有更強抗干擾能力
           ● 測量盲區更小,對于小罐測量也會取得優異效果
           ● 波長更短,對于小顆粒介質與傾斜的介質表面的物位測量效果更好
           ● 測量靈敏、刷新速度快、天線尺寸小、安裝簡便、牢固耐用、免維護
           ● 接觸式測量,無磨損,無污染,可測量液體,固體介質的物位
           ● 幾乎不受溫度、壓力、水蒸汽、泡沫、粉塵等復雜工況的影響
           ● 采用兩線制回路供電的技術,供電電壓和輸出信號通過一根兩芯電纜傳輸
           ● 采用先進微處理器和獨特回波處理技術,可適用于各種復雜工況
           ● 發射功率極低,可安裝于各種金屬、非金屬容器內,對人體環境均無傷害
           ● 帶有按鍵的顯示屏可方便設置儀表的參數




           CTRD60       導波雷達液位計
                               結構樣式
                                1     纜式(小)

                                A     纜式(大)

                                2     桿式(?。?/p>

                                B     桿式(大)

                                                             防爆形式
                                                             a     標準型

                                                             b     隔爆型

                                                             c     本安型

                                                                                     是否防腐
                                                                                     Y     防腐
                                                                                     N    不防腐
                                                                                                                    連接方式
                                                                                                                    A     螺紋
                                                                                                                    B     法蘭
                                                                                                                    Q     其他
                                                                                                                                            量程
