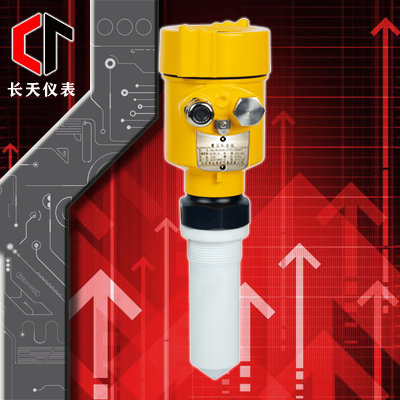

高頻雷達物位計是一款采用脈沖原理非接觸式雷達物位計，可廣泛應用于測量液體、漿料及粘稠物等，也可用于測量粉末、顆粒、塊狀等固體介質。即使在多粉塵、有攪拌的應用場合中，也可以穩定測量。本產品的測量原理是通過天線發射極窄且能量很低的微波脈沖信號，這個脈沖信號以光速在空間傳輸，遇到被測介質發生反射，反射信號被儀表接收，發射脈沖信號與接收脈沖信號的時間間隔與基準面到被測介質表面的距離成正比，通過測量發射與接收的時間間隔，來實現天線至介質表面距離的測量。
           A:量程   B:低位   C:滿位   D:盲區
           運行時，保證最高料位不能進入測量盲區D與基準面到介質表面的距離D 成正比：
           D=C×T/2
           測量的基準面是： 螺紋底面或法蘭的密封面。

           ● 采用高達26GHz的發射頻率
           ● 高頻率與信噪比，是低介電常數介質的最佳選擇
           ● 波束角小，能量集中，具有更強抗干擾能力
           ● 測量盲區更小，對于小罐測量也會取得優異效果
           ● 波長更短，對于小顆粒介質與傾斜的介質表面的物位測量效果更好
           ● 測量靈敏、刷新速度快、天線尺寸小、安裝簡便、牢固耐用、免維護
           ● 非接觸式測量，無磨損，無污染，可測量液體，固體介質的物位
           ● 幾乎不受溫度、壓力、水蒸汽、泡沫、粉塵等復雜工況的影響
           ● 采用兩線制回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
           ● 采用先進微處理器和獨特回波處理技術，可適用于各種復雜工況
           ● 發射功率極低，可安裝于各種金屬、非金屬容器內，對人體環境均無傷害
           ● 帶有按鍵的顯示屏可方便設置儀表的參數

           CTRD60       高頻雷達液位計
                               天線樣式
                                4     棒式防腐型

                                5     四氟筒防腐型

                                6     標準喇叭型

                                7     拋物面型

                                8     雷達水位計型

                                9    衛生型

                                                              防爆形式
                                                               a     標準型

                                                               b     隔爆型

                                                               c     本安型

                                                                                    天線材質
                                                                                     P     PTFE
                                                                                     S     304

                                                                                     E     316L

                                                                                                         連接方式
                                                                                                          A     螺紋
                                                                                                          B     法蘭
                                                                                                          Q     其他
                                                                                                                               量程
